纳米碳化钛粉
纳米碳化钛粉 http://www.cwnano.com/a/tanhuawu/47.html
厂家直销纳米碳化钛粉
技术参数
|
产品归类 |
型号 |
平均粒径（nm） |
纯度 |
比表面积（m2/g） |
体积密度（g/cm3） |
晶型 厂家直销纳米碳化钛粉 |
颜色 |
|
纳米级 |
CW-TiC-001 |
50 |
>99.9 |
38.7 |
0.12 |
立方 |
黑色 厂家直销纳米碳化钛粉 |
|
亚微米级 |
CW-TiC-002 |
200 |
>99.8 |
10.5 |
1.18 |
立方 |
黑色 |
|
加工定制 厂家直销纳米碳化钛粉 |
根据客户需求适当调整产品纯度及粒度 |
||||||
主要特点

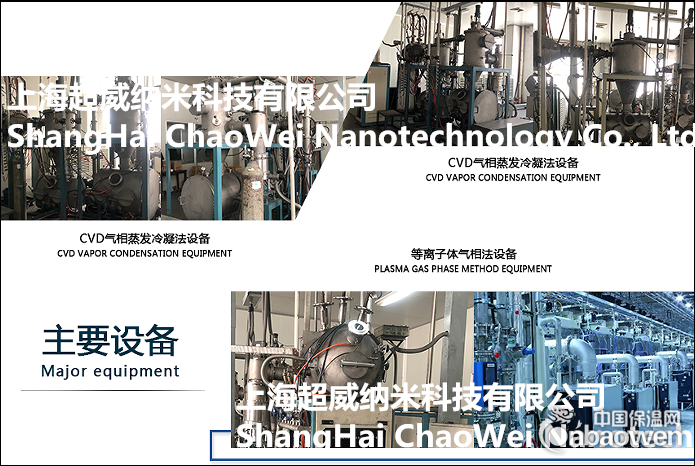

纳米碳化钛、超细碳化钛粉通过通过可变电流激光离子束气相法制备，具有纯度高、粒径分布范围小、高比表面积，表面活性高，耐高温，抗氧化，是一种很好的耐熔耐磨材料，广泛被应用到硬质合金、耐磨超硬材料上面；碳化钛熔点约3200℃，是硬质合金的重要成分，具有高硬度、耐腐蚀、热稳定性好等特点，应用于制造耐磨材料，切削刀具，模具，熔炼金属坩埚等诸多领域；因为粒径较小所以具有高表面活性，具有良好的导电性，以及对钢铁类金属具有化学惰性等优异性能； 添加万分之一的纳米碳化钛就可以降低碳化钛陶瓷烧结温度200度左右，并可以细化陶瓷晶粒，提高陶瓷烧结性能；纳米碳化钛可以作为陶瓷材料增强相，有效提高金属、陶瓷基体材料的力学性能和导电性能。
应用领域
1纳米碳化钛应用于宇航部件中：考虑到难熔纳米碳化物TiC、ZrC具有3000 ℃以上的熔点，具有很好的高温强度，而且与钨的相容性好、热膨胀系数相近，并且具有比钨低得多的密度。纳米TiCp/w和ZrCp/w复合材料的强度随温度上升而逐渐提高。纳米TiCp/w和ZrCp/w分别在1000℃和800℃有最高的强度，与各自的室温强度相比提高显著。而后温度继续上升，强度下降。复合材料这种奇特的高温强度是由于W基体随温度提高由脆性转化为塑性，使得纳米TiC和ZrC颗粒在高温下对塑性W基体的增强作用愈加显著，导致复合材料有极好的高温强度，而纳米TiC颗粒比纳米ZrC颗粒对W基体有更好的高温增强效果；
2纳米碳化钛泡沫陶瓷：泡沫陶瓷作为过滤器对各种流体中的夹杂物均能有效地除去，其过滤机理是搅动和吸附。过滤器要求材料的化学稳定性，特别是在冶金行业中用的过滤器要求高熔点，故此类材料以氧化物居多，而且为适应金属熔体的过滤，主要追求抗热震性能的提高。 纳米碳化钛泡沫陶瓷比氧化物泡沫陶瓷有更高的强度、硬度、导热、导电性以及耐热和耐腐蚀性；
3广泛应用于制造耐磨材料、切削刀具、模具、熔炼金属坩埚等诸多领域透明碳化钛陶瓷又是良好的光学材料； 磨料和磨具行业碳化钛磨料是替代氧化铝、碳化硅、碳化硼、氧化铬等传统研磨材料的理想材料； 纳米碳化钛的研磨能力可与人造金刚石相媲美，大大降低了成本，目前在美、日、俄罗斯等国家已得到广泛应用。纳米碳化钛材料制造的磨料、砂轮及研磨膏等制品可以大大提高研磨效率、提高研磨精度和表面光洁度。
4粉末冶金领域：纳米碳化钛粉体用于粉末冶金生产陶瓷、硬质合金零件的原料，如拉丝模、硬质合金模具等。 纳米碳化钛基硬质合金具有如下特点： （1）硬度高，一般可达HRA90以上；（2）耐磨性好、磨损率低；（3）良好的耐高温和抗氧化能力；（4）导热性能好、化学稳定性好。
技术支持
公司可以提供纳米碳化钛在粉末冶金、宇航部件、金属表面复合镀层，高性能结构陶瓷的应用技术支持，具体应用咨询请与销售部人员联系。咨询邮箱sales,cwnano.com QQ 892050749
包装储存
本品为惰气包装，应密封保存于干燥、阴凉的环境中，不宜长久暴露于空气中，防受潮发生团聚，影响分散性能和使用效果。
产品资料、技术咨询、索样：
联系人：李经理（Mr.Li）
电话：13918946092 微信：13918946092 QQ1752423251邮箱：sales,cwnano.com
厂家直销纳米碳化钛粉
德国石墨烯行业技术进展及发展现状剖析
导读： 德国石墨烯行业发展政策与规划德国科学基金会(DFG)2009年7月宣布开展石墨烯新兴前沿研究项目，项目时间跨度为6年。
1、德国石墨烯行业发展政策与规划
德国科学基金会(DFG)2009年7月宣布开展“石墨烯”新兴前沿研究项目，项目时间跨度为6年。该项目的目的是提高对石墨烯性能的理解和操控，以建 立新型的石墨烯基的电子产品。2010年DFG启动了优先研究项目--石墨烯(SPP1459)，包括38个研究项目，前3年预算经费为1060万欧元。
2、德国石墨烯行业发展重点方向
基金资助领域主要包括：适合石墨烯基电子设备的制备;石墨烯电子、结构、机械、振动等性能表征与操控;石墨烯纳米结构制备和表征及性能操控;石墨烯与衬 底材料、栅极材料相互作用的理解和控制;输运研究(如声子和电子传输、量子传输、弹道输运、自旋运输)、新型装置示范(如场效应器件、等离子器件、单电子 晶体管)以及石墨烯的理论研究(如石墨烯电子和原子结构、电子声子运输、自旋、石墨烯机械和振动性能、纳米结构、器件模拟)等。
厂家直销纳米碳化钛粉
3、德国石墨烯行业最新研究成果
德国于2009年由科学基金会(DFG)开展石墨烯新兴前沿研究项目。在2012年10月，德国慕尼黑工业大学的科学家成功制成石墨烯光电探测器，石墨烯制成的光电探测器能非常快速地处理和引导光电信号。
电脑芯片将做的可以比现在更小巧，其关键是马克思·普朗克研究所正在研究的一种被称为石墨烯的纳米级碳纤维。所谓石墨烯是从石墨分子中分离出来的，只由一层碳原子构成，是世界上最薄的物质。
未来的电子元件将微小到分子级别。这些微小的元件将取代目前硅晶的地位，成为计算机处理器的核心。位于柏林的弗里茨-哈勃-研究所，是马克思·普朗克研究所旗下的机构。该机构展示了一种纳米导线，可以在分子级别的晶体管或其他元件之间传递电流。
这种极细的导线由一条石墨烯窄带组成。研究人员用扫描隧道显微镜，在不同长度和电流的强度的条件下，测量其导电系数。"通过实验我们可以了解，电流在石墨烯纳米带上会产生什么效果"，研究人员解释说。
寻找完美的导体
首先，研究人员要确定，他们的纳米导线是否是完美的导体，导线长度是否会影响其导电性能。为此，研究人员必须进行一种颇为棘手的实验：他们要在不同的电 压下，观察石墨烯带在不同长度下的电流。因此研究人员要用一条石墨烯带，将扫描隧道显微镜的尖端与一块黄金的表面相连。
“在电压较高的情况下，石墨烯带很容易烧毁”，马提亚斯·科赫(MatthiasKoch)说，此次试验即是他博士论文的主题。“虽然我们在试验中掌握了一些窍门，但也要尝试多次，才能成功将二者相连。”
突破经典物理学的边界
厂家直销纳米碳化钛粉
测量发现，电流经过石墨烯的方式与经过铜线不同。电子在石墨烯中以量子的隧道效应方式的通过。而经典物理学认为只有量子才能以此方式通过，这对于其它物质是一重无法跨越的屏障。
需要跨越的距离越远，到达另一端的电子就越少。“因此，纳米导线的导电性与其长度相关”，科赫说。以隧道效应通过的电子，远远少于同等条件下使用传统导体通过的电子。
