纳米碳化硼粉
纳米碳化硼粉 http://www.cwnano.com/a/tanhuawu/51.html
长期销售纳米碳化硼粉生产厂家
技术参数
|
产品归类 |
型号 |
平均粒径（nm） |
纯度 |
比表面积（m2/g） |
体积密度（g/cm3） |
晶型 长期销售纳米碳化硼粉生产厂家 |
颜色 |
|
纳米级 |
CW-B4C-001 |
60 |
>99.9 |
39 |
1.00 |
六方 |
黑色 长期销售纳米碳化硼粉生产厂家 |
|
亚微米级 |
CW-B4C-002 |
700 |
>99.6 |
5.20 |
1.49 |
六方 |
黑色 |
|
加工定制 长期销售纳米碳化硼粉生产厂家 |
根据客户需求适当调整产品纯度及粒度 |
||||||
主要特点

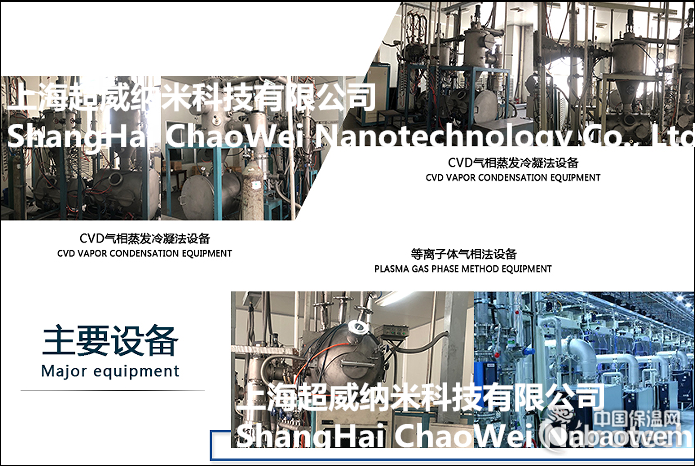

纳米碳化硼、超细碳化硼粉通过可变电流激光离子束气相法制备，产品纯度高、粒径小、分布均匀，比表面积大、高表面活性，松装密度低，是一种人工合成的超硬质材料，硬度仅次于金刚石，莫氏硬度9.46，显微硬度5600—6200Kg/mm2，比重2.52g/cm3，熔点2250℃，与酸、碱溶液不起反应，具有高化学位、中子吸收、耐磨及半导体导电性。是对酸最稳定的物质之一，在所有浓或稀的酸或碱水溶液中都稳定。具有稳定的物理和化学性能，广泛应用于硬质材料的磨削、研磨、钻孔等。
应用领域
1中子吸收和防辐射材料：B元素具有高达600barn的中子吸收截面，是核反应堆中减速元件―控制棒或核反应堆防辐射部件的主要选用材料；
2复合装甲材料：利用其轻质、超硬和高模量等特性，用作轻型防弹衣和防弹装甲材料。采用碳化硼制作的防弹农，比同型钢质防弹衣要轻50%以上。碳化硼同时还是陆上装甲车辆、武装直升机以及民航客机的重要防弹装甲材料。如AH一64阿帕奇(AH一64 Apazhe)、超级眼镜蛇(Super Cobra)、超级美洲豹(Super Puma)、黑鹰(Black Hawk)等直升机上都使刚了碳化硼装甲；
3半导体工业元件和热电元件：碳化硼陶瓷具有半导体特性和较好的热导性能，可用作高温半导体元器件，也可以用作半导体工业中的气体分布盘、聚焦环、微波或红外窗口、DC插头等。B4C与C结合可用作高温热电偶元件，使用温度高达2300℃，同时也可用作抗辐射热电元件；
4机械密封部件：碳化硼的超硬特性和优异耐磨性能，使它成为机械密封的重要材料。由于其成本相对较高，主要应用在一些特殊的机械密封场合；
5喷嘴材料：碳化硼的超高硬度和优异的耐磨性能，使它成为重要的喷嘴材料。碳化硼喷嘴具有寿命长、相对低成本、省时、高效等优点。碳化硼喷嘴的寿命是氧化铝喷嘴的几十倍，比WC和SiC喷嘴的寿命也要高许多倍；
6高档耐火材料、精细工程陶瓷，如高精度喷嘴、密封环、核工业、国防工业。
技术支持
公司可以提供纳米碳化硼在中子吸收和防辐射材料、复合装甲材料、机械密封部件等的应用技术支持，具体应用咨询请与销售部人员联系。咨询邮箱sales,cwnano.com QQ 892050749
包装储存
本品为惰气包装，应密封保存于干燥、阴凉的环境中，不宜长久暴露于空气中，防受潮发生团聚，影响分散性能和使用效果。
产品资料、技术咨询、索样：
联系人：李经理（Mr.Li）
电话：13918946092 微信：13918946092 QQ1752423251邮箱：sales,cwnano.com
长期销售纳米碳化硼粉生产厂家
